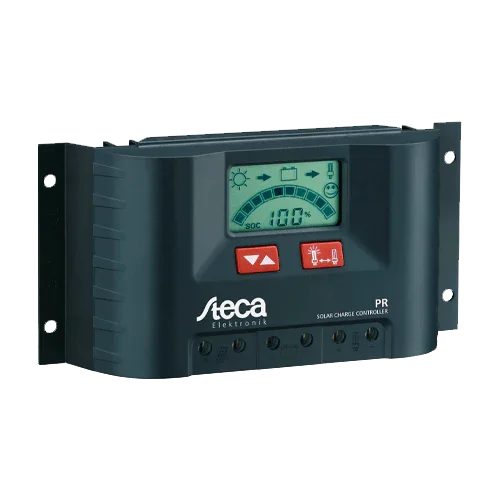

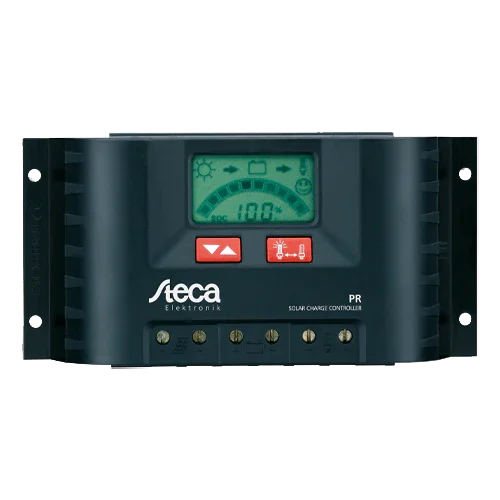

Regulador PWM Steca PR2020 12/24V con Pantalla
Modelo: PR2020- SKU: STECREG007
- Fabricante: Steca
Especificaciones
Descripción del producto
El Regulador PWM Steca PR2020 12/24V con Pantalla está diseñado para instalaciones solares aisladas que requieren más corriente de carga sin perder control visual y precisión sobre el estado de la batería. Pertenece a la reconocida serie PR 10–30 de Steca y combina una topología en derivación con MOSFETs y un algoritmo de carga PWM multietapa (bulk, boost, flotación e igualación mensual) que minimiza la sulfatación y prolonga la vida útil de baterías de 12 o 24 V. El sistema Steca AtonIC calcula con gran exactitud el SOC (State of Charge) y lo muestra en un display gráfico LCD junto a tensión, corriente y energía acumulada. Su registrador de energía interno (data logger reiniciable), el autodiagnóstico con mensajes de fallo y la desconexión/reconexión automática de carga facilitan la operación diaria y la resolución de incidencias.
Características principales
- Corriente nominal de trabajo: 20 A para 12/24 V con detección automática.
- PWM multietapa con compensación térmica e igualación mensual para mantenimiento preventivo.
- Pantalla LCD gráfica con SOC Steca AtonIC, medición digital de V/A/Wh y menús por botones.
- Data logger integrado, autocomprobación y mensajes de alarma en pantalla.
- Protecciones electrónicas completas y fusible automático; reconexión inteligente de cargas.
- Construcción robusta IP31, consumo propio muy bajo e instalación sencilla con bornes generosos.
Ventajas o beneficios
- Mayor capacidad (20 A) para campos FV y consumos superiores sin aumentar la complejidad del sistema.
- Cuida la batería gracias a tensiones de carga precisas y a la igualación controlada que reduce el envejecimiento.
- Visualización instantánea del estado del sistema: SOC real, energía producida y alarmas claras en el LCD.
- Fiabilidad y seguridad con desconexión por bajo voltaje, inversión de polaridad protegida y retorno nocturno bloqueado.
- Operación sencilla con detección automática 12/24 V, botones intuitivos y mantenimiento mínimo.
Finalidad o aplicaciones
Ideal para viviendas aisladas de pequeña/mediana potencia, iluminación exterior, casetas, telecomunicaciones, cámaras de vigilancia, caravanas y embarcaciones. Su pantalla y registro de energía lo convierten en la opción preferida cuando se busca control visual y datos fiables sin equipos adicionales.
Especificaciones técnicas
| Tensión del sistema | 12/24 V (detección automática) |
| Corriente de carga / a consumo | 20 A / 20 A |
| Tecnología | PWM en topología shunt (MOSFETs); bulk/boost/flotación e igualación mensual |
| Voc FV admisible | < 47 V |
| Fin de carga / Boost / Igualación | 13,9 V / 14,4 V / 14,7 V (×2 en 24 V) |
| LVD / LVR (aprox.) | ≈11,1 V / ≈12,6 V (×2 en 24 V) por SOC |
| Consumo propio | ≈12,5 mA |
| Pantalla | LCD gráfico con SOC Steca AtonIC y teclas de navegación |
| Protecciones | Sobrecarga, sobredescarga, inversión de polaridad, cortocircuito, sobre/subtensión, sobretemperatura, retorno nocturno |
| Temperatura ambiente | −10 °C…+50 °C |
| Grado de protección | IP31 |
| Conexiones | Bornes hasta 16 mm² (multihilo) / 25 mm² (sólido) |
| Dimensiones / peso | 187 × 96 × 44 mm / ≈ 350 g |
| Certificaciones | CE, RoHS; fabricación UE bajo ISO 9001/14001 |
Compatibilidades
Accesorios: Sensor de temperatura externo Steca PA TS10 y contacto de alarma opcional. Importante: no conectar inversores a la salida “Load”; deben alimentarse desde la batería con protecciones adecuadas.
Regulador PWM Steca PR2020 12/24V con Pantalla ofrece potencia, seguridad y un control visual de primer nivel para maximizar el rendimiento de tu instalación fotovoltaica aislada.
