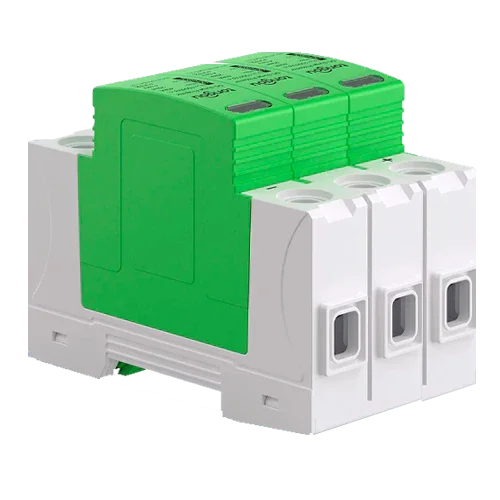

Protector Sobretensiones DC 1000V 3P Tongou TOSP 20KA-40KA

Modelo: TOSP 3P DC 1000V 20KA-40KA

SKU: TONGPRO040
Fabricante: Tongou

€52,43 EUR

€36,70 EUR

Impuesto incluido.

Los gastos de envío se calculan en la pantalla de pago.

¡En stock!

Gasta €150,00 para obtener ENVÍO GRATIS

Protector Sobretensiones DC 1000V 3P Tongou TOSP 20KA-40KA es un SPD PV Tipo 2 para 1000 V DC con cartuchos enchufables. In 20 kA / Imax 40 kA, Up ≈ 4,0 kV, respuesta <25 ns, ventana de estado y opción de contacto remoto.

Variantes de producto

Cantidad

Acepto los Términos y condiciones.

Compra con Pago Seguro

Especificaciones

Descripción del producto

El Protector Sobretensiones DC 1000V 3P Tongou TOSP 20KA-40KA protege sistemas fotovoltaicos de hasta 1000 V DC con topologías que requieren tres polos (por ejemplo, strings con configuración específica o combiner boxes multientrada). Su arquitectura de Tipo 2, módulos enchufables y señalización visual simplifican el mantenimiento, mientras que su elevada capacidad de descarga resguarda paneles, cableado e inversores frente a impulsos por rayos y maniobras.

Características principales

U_cpv 1000 V DC; In 20 kA (8/20) y Imax 40 kA (8/20).
Tensión residual típica Up ≈ 4,0 kV a 1000 V DC; I_imp ≈ 6,5 kA (10/350).
Tiempo de respuesta < 25 ns; alta protección frente a transitorios rápidos.
Módulos plug-in con ventana verde/roja y extracción frontal para recambio.
Montaje DIN 35 mm; par de apriete aprox. 2 N·m; pelado 12 mm; bornes hasta 25–35 mm².
Rango ambiental −40…+70 °C; IP20 en armario adecuado.

Ventajas o beneficios

Protección equilibrada de strings y entrada de inversor, reduciendo averías y paradas.
Menor coste de explotación gracias a cartuchos reemplazables y diagnóstico visual.
Posibilidad de señalización a PLC/SCADA mediante contacto auxiliar opcional.
Instalación compacta y ordenada en cuadros fotovoltaicos.
Cumplimiento de IEC 61643-31 para entornos PV DC exigentes.

Finalidad o aplicaciones

Uso recomendado en combiner boxes, cuadros de strings y proximidad a inversores en sistemas de 1000 V DC de ámbito residencial, comercial e industrial. Adecuado para estructuras en cubierta, suelo y aparcamientos solares.

Especificaciones técnicas

Configuración	3P para aplicaciones PV DC (ver esquemas del fabricante)
Tensión continua máx. U_cpv	1000 V DC
Corriente nominal de descarga In	20 kA (8/20 μs)
Corriente máx. de descarga Imax	40 kA (8/20 μs)
Impulso I_imp	≈ 6,5 kA (10/350 μs)
Tensión residual Up	≈ 4,0 kV
Tiempo de respuesta	< 25 ns
Temperatura de servicio	−40…+70 °C; HR 30–90 %
Grado de protección	IP20 (en interior/armario)
Sección de conductor	Recomendado ≥ 6 mm² Cu a PE; bornes hasta 25–35 mm²
Par de apriete	≈ 2 N·m
Montaje	Carril DIN 35 mm
Dimensiones aprox.	≈ 91 × 54 × 64 mm (an × al × f)
Norma	IEC 61643-31 (SPD PV Tipo 2)
Contacto auxiliar (opcional)	AC 250 V/0,5 A; DC 250 V/0,1 A; máx. cable 1,5 mm

Compatibilidades

Recomendado para envolventes modulares y cofres estancos Schneider Kaedra (13983–13985) y cajas DC PV GAVE (STM21025P15S/3, STM21025P15S/4). Compatible con seccionadores DC, fusibles de string y accesorios de conexionado profesional.

El Protector Sobretensiones DC 1000V 3P Tongou TOSP 20KA-40KA ofrece protección certificada, mantenimiento sencillo y formato compacto para sistemas fotovoltaicos exigentes.
