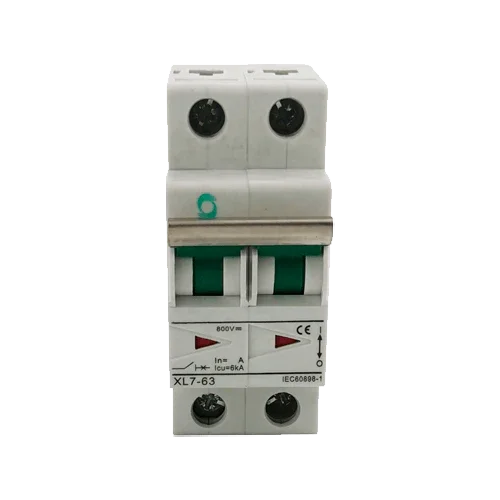

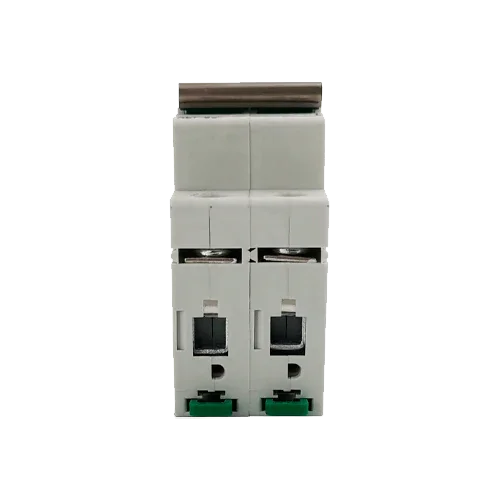

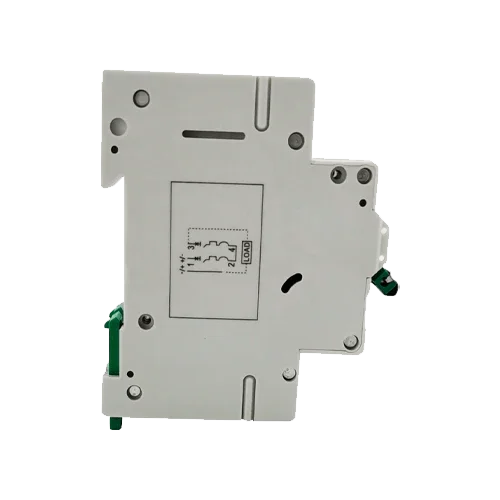

Magnetotérmico XL7-63 PV 2P 25A 800VDC Curva C

Descripción del producto

El Magnetotérmico XL7-63 PV 2P 25A 800VDC Curva C está concebido para el lado de continua de instalaciones solares, donde la conmutación y el arco eléctrico requieren dispositivos específicos. Con dos polos y capacidad hasta 800 V DC, este automático protege conductores y equipos frente a sobrecorrientes y cortocircuitos, asegurando la continuidad del servicio y la integridad del inversor. Su mecanismo térmico-magnético de curva C proporciona una respuesta equilibrada tanto ante sobrecargas prolongadas como frente a fallos de alto impulso, mientras que su formato modular para carril DIN agiliza el montaje y facilita ampliaciones futuras.

Características principales

• 2P (doble polo) para abrir simultáneamente positivo y negativo del circuito DC.
• 25 A de calibre nominal para strings con mayor corriente.
• Hasta 800 V en corriente continua, apto para sistemas residenciales y comerciales.
• Curva C con disparo térmico y magnético calibrado para líneas PV.
• Montaje DIN 35 mm, diseño modular y compacto para cuadros de string o combiners.
• Frontal IP20, carcasa autoextinguible y bornes atornillados de alta presión.

Ventajas o beneficios

• Incrementa la seguridad eléctrica en DC, reduciendo riesgo de daños en módulos e inversores.
• Seccionamiento claro de ambos polos que simplifica trabajos de mantenimiento y aislamiento.
• Instalación ordenada y rápida; perfecto para cuadros compactos y ampliaciones.
• Curva C adecuada para limitar disparos molestos y proteger ante fallos reales.
• Facilita una coordinación selectiva con fusibles gPV y descargadores tipo 2 DC.

Finalidad o aplicaciones

Protección por string en autoconsumo y pequeños comerciales, entradas DC de inversores, cuadros de campo, sistemas de bombeo solar y aplicaciones de corriente continua que requieran un calibre de 25 A dentro del rango de tensión indicado.

Especificaciones técnicas

Compatibilidades

Ideal para cuadros estancos IP65 de la serie HT como el HT-24WAYS 24 módulos 2 filas. Coordina con bases portafusibles 10×38 gPV (sin URL), descargadores XLSPD-PV 600 V 2P (sin URL), conectores MC4 y cable solar de sección adecuada. Seleccionar el calibre en función de la corriente de string, temperatura y normativa aplicable.

Con el Magnetotérmico XL7-63 PV 2P 25A 800VDC Curva C obtienes protección DC robusta, seccionamiento seguro y una instalación limpia y profesional para tus sistemas fotovoltaicos.
