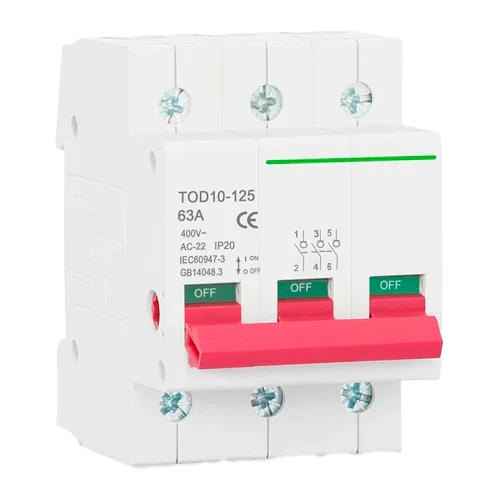

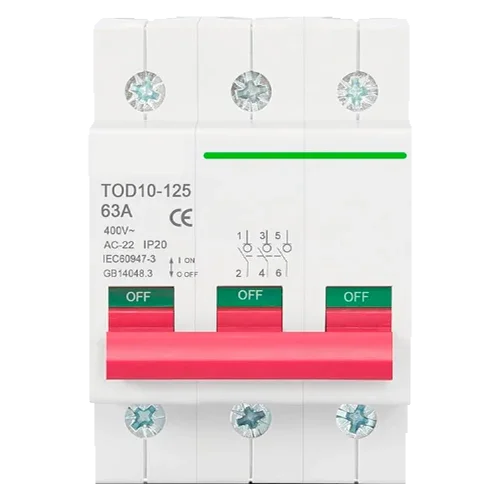

Magnetotérmico 3P 400V 63A Tongou TOD10-125
Modelo: TOD10-125 3P 230V 63A- SKU: TONGPRO029
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Magnetotérmico 3P 400V 63A Tongou TOD10-125 es un interruptor de corte bajo carga (seccionador) trifásico diseñado para maniobrar y aislar circuitos de 400 V AC con una corriente nominal de 63 A. Su categoría de utilización AC-22 lo hace idóneo para conmutar cargas mixtas (inductivas y resistivas) con total fiabilidad, garantizando un corte definido y un aislamiento seguro antes de tareas de mantenimiento o como interruptor general de línea.
Características principales
- Trifásico 3P con 63 A nominales y 400 V AC (50/60 Hz).
- Categoría AC-22 para conmutación de cargas mixtas en servicio.
- Resistencia de corta duración: 1500 A durante 1 s; vida electro-mecánica de 10.000 ciclos.
- Conexión de conductores rígidos hasta 35 mm²; bornes de tornillo robustos.
- Montaje en carril DIN simétrico de 35 mm; formato modular de 3 unidades (≈54 mm).
- Conforme a IEC/EN 60947-3 y GB 14048.3 para seccionamiento bajo carga.
Ventajas o beneficios
- Seguridad operativa con corte visible y aislamiento galvánico del circuito.
- Durabilidad elevada para maniobras frecuentes y mantenimiento planificado.
- Instalación rápida y limpia en cuadros existentes gracias a su formato DIN.
- Flexibilidad de cableado: admite secciones grandes y apriete fiable.
- Uso versátil como interruptor general, de mantenimiento o aguas arriba de protecciones automáticas.
Finalidad o aplicaciones
Recomendado para cuadros trifásicos de comercios e industria ligera, bombas, climatización, maquinaria, racks TI y subsistemas fotovoltaicos donde se requiera un seccionamiento 3 polos de 63 A fiable, previo a fusibles o magnetotérmicos automáticos.
Especificaciones técnicas
| Modelo | Tongou TOD10-125 |
| Polos | 3P |
| Intensidad nominal | 63 A |
| Tensión nominal | 400 V AC |
| Frecuencia | 50/60 Hz |
| Categoría de empleo | AC-22 |
| Resistencia a cortocircuito | 1500 A / 1 s |
| Vida electro-mecánica | 10.000 ciclos |
| Capacidad de conexión | Conductor rígido hasta 35 mm² |
| Terminales | Tornillo / pilar con prensa |
| Montaje | Carril DIN 35 mm |
| Dimensiones aprox. | Ancho 54 mm; alto 77–80 mm; fondo 70–75 mm |
| Norma | IEC/EN 60947-3; GB 14048.3 |
Compatibilidades
Instalable en cofres y cuadros modulares de superficie o empotrados (p. ej., familias tipo Kaedra). Complementa diferenciales y magnetotérmicos automáticos, así como terminales y punteras para cableado profesional.
El Magnetotérmico 3P 400V 63A Tongou TOD10-125 brinda seccionamiento trifásico fiable en un formato compacto, ideal para maniobra y seguridad de líneas de 63 A.
