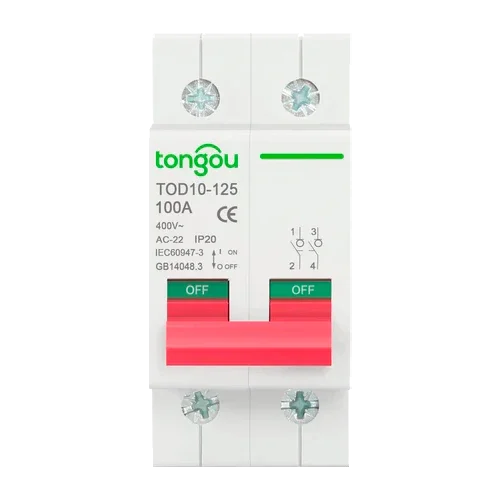

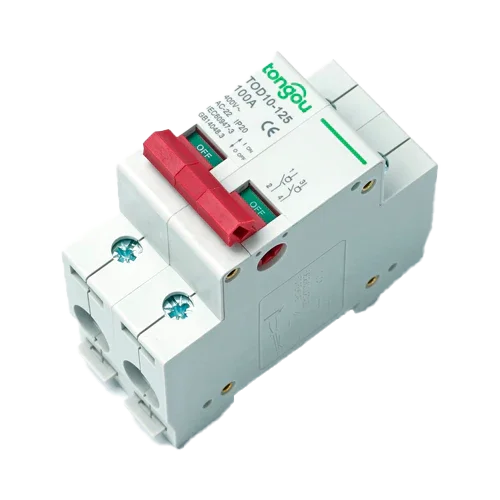

Magnetotérmico 2P 400V 63A Tongou TOD10-125
Modelo: TOD10-125 2P 230V 63A- SKU: TONGPRO038
- Fabricante: Tongou
Especificaciones
Descripción del producto
El Magnetotérmico 2P 400V 63A Tongou TOD10-125 es un interruptor de corte bajo carga (seccionador) de dos polos para líneas a 400 V AC. Diseñado para maniobra y aislamiento seguro, permite conmutar cargas mixtas con categoría AC-22, aportando corte visible, elevada vida útil y conexiones robustas para secciones de cable generosas. Su formato modular para carril DIN facilita la integración como interruptor general bipolar o punto de seccionamiento previo a protecciones automáticas.
Características principales
- 2 polos, 63 A nominales, 400 V AC, 50/60 Hz.
- Categoría de empleo AC-22 para conmutación de cargas mixtas (inductivas y resistivas).
- Resistencia de corta duración: 1500 A durante 1 s; vida electro-mecánica: 10.000 maniobras.
- Bornes de tornillo de alta presión; admite conductor rígido hasta 35 mm².
- Montaje en carril DIN 35 mm; ancho aproximado 36 mm (2 módulos) para cuadros compactos.
- Conformidad con IEC/EN 60947-3 y GB 14048.3 para seccionamiento bajo carga.
Ventajas o beneficios
- Seguridad operativa con corte visible y aislamiento galvánico de ambos polos.
- Instalación rápida y ordenada gracias a su formato modular DIN.
- Conexiones de gran sección que minimizan pérdidas y calentamientos.
- Durabilidad y fiabilidad en maniobras periódicas (10.000 ciclos).
- Uso versátil como interruptor general 2P o seccionador aguas arriba de protecciones.
Finalidad o aplicaciones
Ideal para tableros monofásicos 2P o bifásicos a 400 V AC en viviendas, comercios e industria ligera: subcuadros, bombas, climatización, maquinaria ligera, racks TI/UPS y sistemas fotovoltaicos donde se requiera seccionamiento bipolar fiable antes de magnetotérmicos y diferenciales automáticos.
Especificaciones técnicas
| Modelo | Tongou TOD10-125 |
| Polos | 2P |
| Intensidad nominal | 63 A |
| Tensión nominal | 400 V AC |
| Frecuencia | 50/60 Hz |
| Categoría de empleo | AC-22 |
| Resistencia de corta duración | 1500 A / 1 s |
| Vida electro-mecánica | 10.000 ciclos |
| Capacidad de conexión | Rígido hasta 35 mm² |
| Terminales | Tornillo / pilar con prensa |
| Montaje | Carril DIN 35 mm |
| Dimensiones aprox. | An. 36 mm; Al. 77–80 mm; F. 70–75 mm |
| Normas | IEC/EN 60947-3; GB 14048.3 |
Compatibilidades
Encaja en cofres y cuadros modulares estándar (p. ej., familias tipo Kaedra). Complementa protecciones automáticas aguas abajo (diferenciales y magnetotérmicos) y accesorios de conexionado profesional como punteras y terminales tubulares.
El Magnetotérmico 2P 400V 63A Tongou TOD10-125 aporta seccionamiento bipolar fiable, duradero y compacto para cuadros modernos que requieren maniobra segura en 400 V AC.
