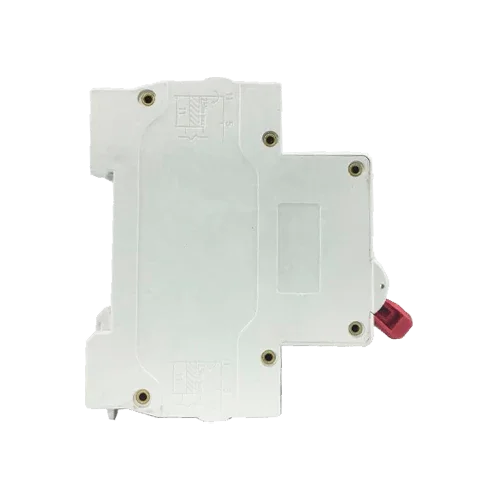

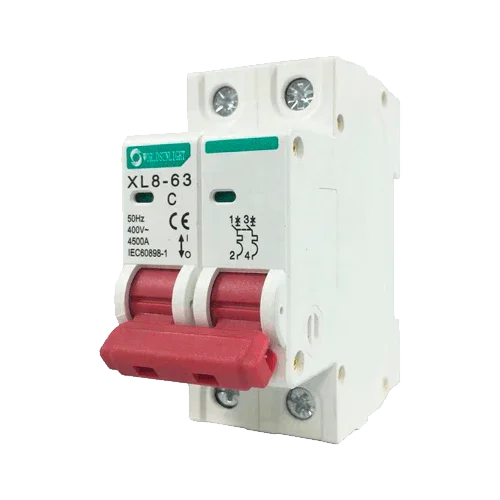

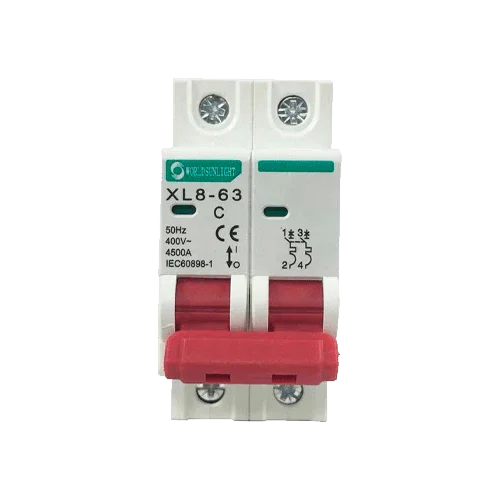

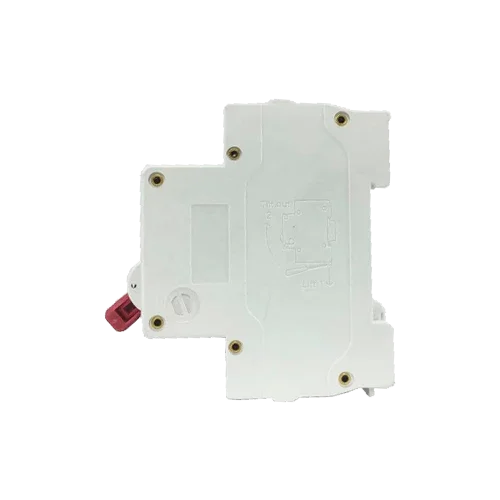

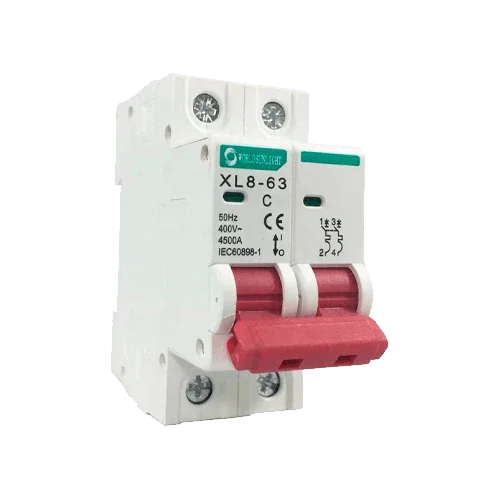

Magnetotérmico XL8-63 2P 20A 400V AC Curva C
Modelo: XL8-63 2P 20A 400V AC Curva C- SKU: WORLPRO005
- Fabricante: WorldSunLight
Especificaciones
Descripción del producto
El Magnetotérmico XL8-63 2P 20A 400V AC Curva C es un automático modular de dos polos que combina protección térmica (sobrecargas prolongadas) y magnética (cortocircuitos) para líneas a 400 V~. Su característica Curva C ofrece inmunidad a picos de arranque moderados presentes en cargas habituales (motores pequeños, fuentes conmutadas, bombas, equipos HVAC compactos o electrónica asociada a inversores), evitando disparos intempestivos y asegurando un corte rápido ante fallos severos. Construido en materiales autoextinguibles y con mecanismo de alta fiabilidad, aporta seguridad, selectividad y un mantenimiento sencillo en cuadros de vivienda, terciario o autoconsumo.
Características principales
- In 20 A para circuitos de uso general con consumo medio.
- 2 polos: corte simultáneo de fase+neutro (o dos fases) para mayor seguridad.
- Curva C con disparo térmico y magnético coordinado.
- Poder de corte hasta 6 kA (condiciones estándar), alto poder de interrupción.
- Indicador claro ON/OFF y enclique rápido en carril DIN 35 mm.
- Bornes robustos para cable rígido o flexible y peines de embarrado.
Ventajas o beneficios
- Protege el cableado y los receptores, reduciendo averías y paradas.
- Buen compromiso entre inmunidad a arranque y respuesta ante corto.
- Facilita cuadros ordenados gracias a su formato modular DIN.
- Durabilidad elevada por su construcción y materiales autoextinguibles.
- Fácil diagnóstico visual y maniobra segura.
Finalidad o aplicaciones
Derivaciones de fuerza e iluminación, bombas y depuradoras, tomas de uso general, subcuadros, salidas AC de inversores y pequeños equipos industriales. Apto para cuadros residenciales, comerciales y solares (lado AC).
Especificaciones técnicas
| Modelo | XL8-63 |
| Polos | 2P (2 módulos) |
| Corriente nominal (In) | 20 A |
| Tensión | 400 V~ (50/60 Hz) |
| Curva | C |
| Poder de corte (Icn) | hasta 6 kA |
| Norma | IEC/EN 60898-1 |
| Montaje | Carril DIN 35 mm |
| Bornes | Tornillo; cable rígido/flexible |
| Entorno | Residencial, terciario, industrial ligero, solar AC |
Compatibilidades
Instalable en cuadros estancos HT-12WAYS/18WAYS/24WAYS con peines de embarrado, diferenciales XID-63 (Tipo A 30 mA) y SPD AC tipo II. Seleccionar sección de cable y selectividad según el diseño del cuadro.
El Magnetotérmico XL8-63 2P 20A 400V AC Curva C ofrece protección fiable, selectiva y fácil de integrar para circuitos de consumo medio en instalaciones modernas.
