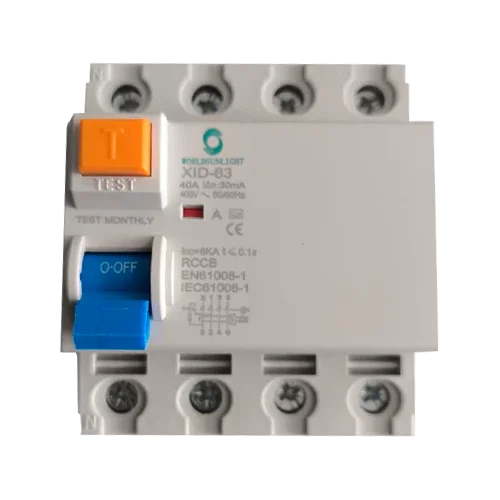

Interruptor Diferencial XID-63 4P 40A 30mA Tipo A

Descripción del producto

El Interruptor Diferencial XID-63 4P 40A 30mA Tipo A es un RCCB de 4 polos (tres fases + neutro) diseñado para proteger a las personas y a la instalación frente a corrientes de fuga a tierra. Con sensibilidad de 30 mA y tecnología Tipo A, detecta corrientes residuales alternas y pulsantes continuas, por lo que es idóneo para líneas con cargas electrónicas (inversores, variadores, cargadores, fuentes con rectificación, etc.). Su accionamiento fiable, la palanca de maniobra con clara indicación ON/OFF y el pulsador de prueba “TEST” facilitan la verificación periódica del dispositivo. El equipo trabaja a 400 V~ (50/60 Hz) y está preparado para instalación rápida sobre carril DIN en cuadros residenciales, comerciales o industriales.

Características principales

• 4 polos, 40 A, 30 mA, Tipo A: protección eficaz en redes trifásicas con neutro.
• Tensión de servicio 400 V~ 50/60 Hz y clara rotulación frontal con esquema eléctrico.
• Botón TEST con indicación “TEST MONTHLY” para verificar el correcto disparo.
• Normas EN/IEC 61008-1: seguridad y desempeño conforme a estándares internacionales.
• Montaje DIN de enclique rápido y bornes accesibles para cableado limpio.
• Capacidad condicional frente a cortocircuito con SCPD (fusible) indicada por el fabricante.

Ventajas o beneficios

• Mayor seguridad para las personas: la sensibilidad de 30 mA limita el tiempo de exposición a corrientes peligrosas.
• Compatibilidad con cargas electrónicas: la tecnología Tipo A detecta fugas pulsantes DC que un Tipo AC podría no disparar.
• Mantenimiento sencillo: el botón de prueba permite comprobar el funcionamiento sin herramientas.
• Instalación rápida y ordenada: formato modular para carril DIN y conexiones claramente identificadas.
• Uso versátil: válido para viviendas, pymes, cuadros de servicios, EV chargers (cuando proceda) y cuadros de inversores/red.

Finalidad o aplicaciones

Protección diferencial en cuadros trifásicos con neutro: viviendas con suministro trifásico, locales comerciales, pequeños talleres, centros de carga, salas técnicas, distribución AC en sistemas de autoconsumo, armarios de control y cuadros generales o secundarios donde se requiera detección de fugas alternas y pulsantes.

Especificaciones técnicas

Compatibilidades

Instalable en cuadros modulares y cajas estancas de la serie HT (por ejemplo: HT-12WAYS, HT-18WAYS, HT-24WAYS), junto con magnetotérmicos de curva C/D, peines de embarrado, bornes de tierra/neutral y protectores de sobretensiones AC tipo II. En estaciones de carga o equipos con electrónica, confirmar la selectividad y, si el fabricante lo exige, considerar Tipo A-EV o Tipo B en la cadena de protección.

El Interruptor Diferencial XID-63 4P 40A 30mA Tipo A ofrece una protección fiable y conforme a norma para redes trifásicas modernas, combinando seguridad personal, facilidad de instalación y mantenimiento preventivo mediante prueba periódica.
