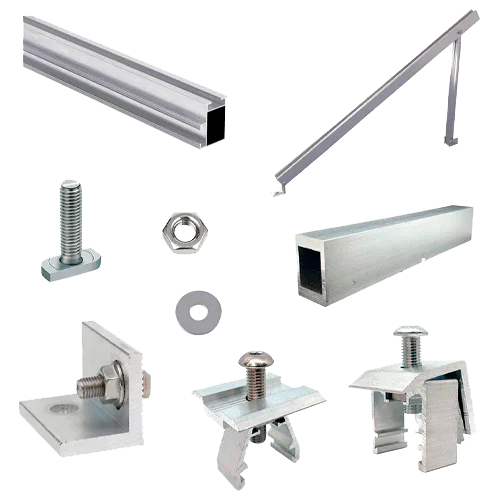

Estructura Aluminio Suelo Plano 4 Paneles
Modelo: Suelo Plano 4 Panelees- SKU: ELEKEST038
- Fabricante: Eleksol
Especificaciones
Descripción del producto
La Estructura Aluminio Suelo Plano 4 Paneles permite instalar una fila de cuatro módulos fotovoltaicos en superficies planas con máxima seguridad. Su construcción en aluminio anodizado y tornillería de acero inoxidable ofrece alta resistencia a la corrosión, montaje ágil y un rendimiento optimizado gracias a la inclinación 15º/20º/30º que ajusta el ángulo de incidencia solar.
Características principales
- Capacidad: 4 módulos con marco de 30–35 mm (landscape recomendado; admite portrait).
- Perfiles con carril tipo 47×37 mm y canal para tornillo de martillo M8.
- Ángulos disponibles: 15º, 20º o 30º según juego de patas.
- Anclaje a soporte mediante pernos M10 (químicos o de expansión) en losa/cubierta plana.
- Tornillería inoxidable A2/A4 y puntos de equipotencialidad para toma de tierra.
- Conectores de carril para continuidad estructural y reparto uniforme de cargas.
Ventajas o beneficios
- Montaje rápido y preciso con menos uniones y grapas universales.
- Mayor producción anual al asegurar el ángulo de trabajo óptimo.
- Alta rigidez frente a viento y nieve gracias a la continuidad de carriles.
- Durabilidad superior en entornos marinos e industriales.
- Mantenimiento reducido: inspección visual y reapriete anual.
Finalidad o aplicaciones
Indicada para instalaciones residenciales, comerciales e industriales en azoteas técnicas, cubiertas planas transitables y losas de hormigón. Adecuada para autoconsumo y pequeños campos solares modulares que requieran fiabilidad y estandarización.
Especificaciones técnicas
| Compatibilidad de módulo | Marco 30–35 mm; largo típico 1750–2400 mm |
| Inclinación | Fija 15º / 20º / 30º |
| Materiales | Perfiles de aluminio anodizado; tornillería inox A2/A4 |
| Anclaje a soporte | Pernos M10 (químicos o expansión) sobre losa/cubierta plana |
| Orientación de módulos | Landscape recomendado; portrait compatible |
| Carril | Perfil 47×37 mm con canal para M8 y guiado de cables |
Compatibilidades
Compatible con grapas finales e intermedias 30/35 mm, conectores de carril, clips/kit de puesta a tierra, pasacables UV y protectores EPDM bajo carril. Respetar separación entre filas en función de la inclinación y la altura del borde superior del módulo para evitar sombreados.
Estructura Aluminio Suelo Plano 4 Paneles garantiza un montaje limpio y profesional, optimiza el espacio disponible y mejora la eficiencia de tu instalación fotovoltaica.
