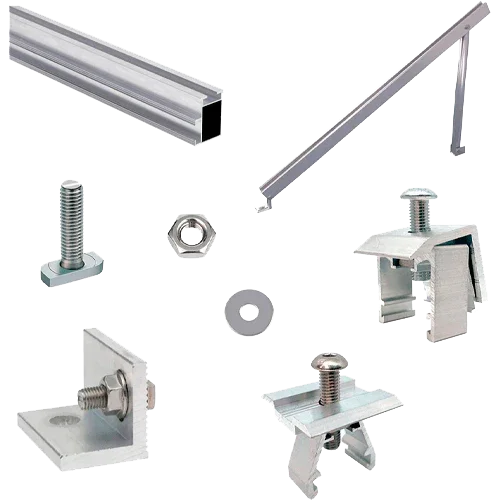

Estructura Aluminio Suelo Plano 2 Paneles
Modelo: Suelo Plano 2 Paneles- SKU: ELEKEST036
- Fabricante: Eleksol
Especificaciones
Descripción del producto
La Estructura Aluminio Suelo Plano 2 Paneles permite instalar una fila de dos módulos fotovoltaicos en superficies planas con máxima seguridad. Fabricada en aluminio anodizado y tornillería de acero inoxidable, está diseñada para un montaje rápido, estable y duradero, ofreciendo inclinación 15º/20º/30º para optimizar la captación solar y minimizar sombreados entre filas.
Características principales
- Capacidad: 2 módulos con marco de 30–35 mm (landscape recomendado; admite portrait).
- Perfiles de aluminio con carril tipo 47×37 mm y canal para tornillo de martillo M8.
- Ángulos disponibles: 15º, 20º o 30º según juego de patas.
- Anclaje a soporte mediante pernos M10 (químicos o de expansión) en losa/cubierta plana.
- Tornillería inoxidable A2/A4 y puntos de equipotencialidad para toma de tierra.
- Conectores de carril para continuidad estructural y reparto homogéneo de cargas.
Ventajas o beneficios
- Montaje ágil: menos uniones gracias a carriles continuos y grapas universales.
- Rendimiento superior: la inclinación fija posiciona el módulo en el ángulo óptimo anual.
- Robustez frente a viento y nieve por la continuidad del perfil y apoyo dimensionado.
- Durabilidad elevada en ambientes marinos e industriales (aluminio anodizado + inox).
- Mantenimiento mínimo: inspección visual y reapriete anual.
Finalidad o aplicaciones
Indicada para instalaciones residenciales, comerciales e industriales en azoteas técnicas, cubiertas planas transitables y losas de hormigón. Adecuada para autoconsumo y pequeños campos solares modulares donde se requiera una solución fiable y estandarizada.
Especificaciones técnicas
| Compatibilidad de módulo | Marco 30–35 mm; largo típico 1750–2400 mm |
| Inclinación | Fija 15º / 20º / 30º |
| Materiales | Perfiles de aluminio anodizado; tornillería inox A2/A4 |
| Anclaje a soporte | Pernos M10 (químicos o expansión) sobre losa/cubierta plana |
| Orientación de módulos | Landscape recomendado; portrait compatible |
| Carril | Perfil 47×37 mm con canal para M8 y guiado de cables |
Compatibilidades
Compatible con grapas finales e intermedias 30/35 mm, conectores de carril, clips/kit de puesta a tierra, pasacables UV y protectores EPDM bajo carril. Respetar separación entre filas según la inclinación y la altura del borde superior del módulo para evitar sombras.
Estructura Aluminio Suelo Plano 2 Paneles ofrece un montaje limpio y profesional, optimiza el espacio disponible y mejora la eficiencia global de tu instalación fotovoltaica.
