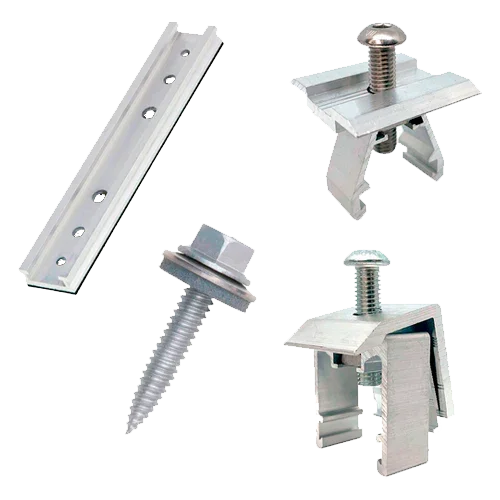

Estructura Aluminio Coplanar Chapa 9 Paneles con Microrail
Modelo: Cubierta Metálica Microrail 9 Paneles- SKU: ELEKEST017
- Fabricante: Eleksol
Especificaciones
Descripción del producto

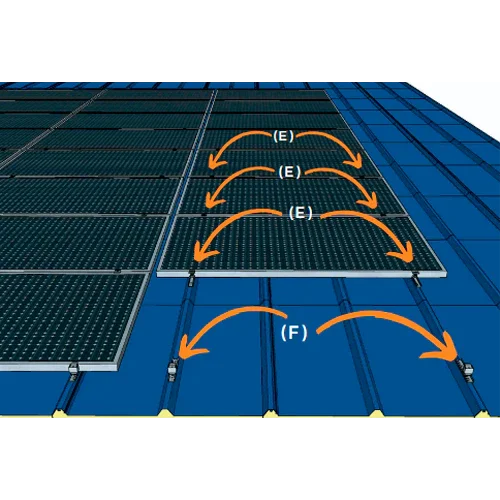

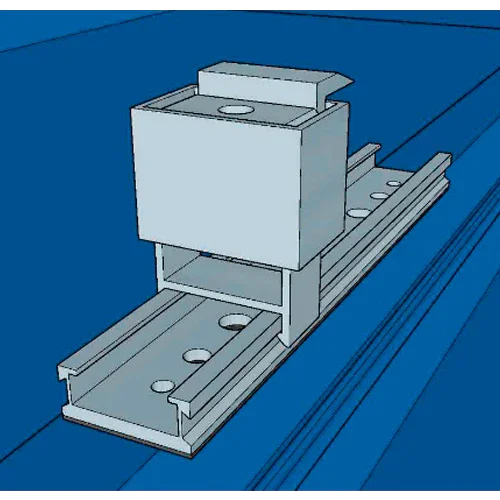

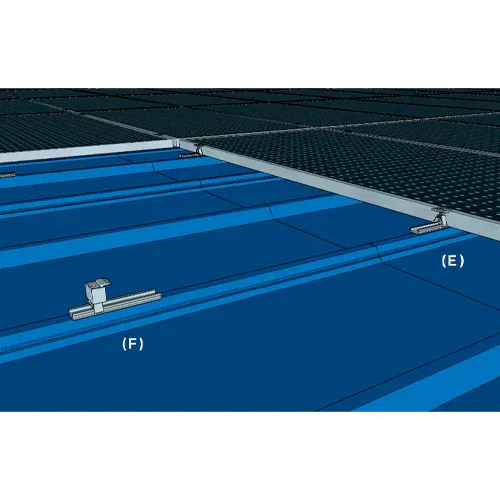

La Estructura Aluminio Coplanar Chapa 9 Paneles con Microrail configura una fila coplanar de nueve módulos en cubiertas metálicas grecadas o panel sándwich con un sistema “rail-less” que elimina el carril continuo. Cada microrail se fija en la cresta mediante tornillos autotaladrantes HEX AN16 con arandela EPDM, reduciendo peso, perforaciones y tiempos de instalación sin comprometer la estanqueidad ni la resistencia mecánica. Las grapas universales para marcos de 30–35 mm aseguran una sujeción sólida y continua entre módulos, mientras el diseño coplanar ofrece un acabado limpio e integrado.
Características principales
- Sistema con microrail sin carril: menos piezas, logística simplificada y obra más rápida.
- Fijación en cresta con HEX AN16 + EPDM; nunca atornillar en el valle.
- Compatibilidad: marcos 30–35 mm; orientación landscape preferente.
- Materiales anticorrosión: aluminio EN AW-6082 e inox A2/A4.
- Resistencia de proyecto: viento hasta 150 km/h y nieve hasta 40 kg/m² (según cálculo).
Ventajas o beneficios
- Integración estética: los módulos quedan coplanares con la chapa.
- Menos penetraciones y menor peso total respecto a soluciones con carril.
- Estanqueidad fiable gracias a EPDM en todas las fijaciones.
- Mantenimiento mínimo y acceso sencillo al cableado.
Finalidad o aplicaciones
Idónea para naves industriales, agrícolas y C&I con grandes paños de chapa o panel sándwich donde la rapidez de instalación, la estanqueidad y la durabilidad sean prioritarias.
Especificaciones técnicas
| Tipo | Coplanar “rail-less” con microrail |
| Compatibilidad módulo | Marco 30–35 mm; landscape recomendado |
| Soportes orientativos | 36 microrails (mín.); 2 tornillos por soporte |
| Grapas por fila | 4 finales + 16 intermedias |
| Pares de apriete | 13–15 Nm (HEX a chapa); 9–10 Nm (grapas) |
Compatibilidades
Grapas 30/35 mm, clips/kit de puesta a tierra por módulo, pasacables y bridas UV. Colocar EPDM en cada fijación y verificar la equipotencialidad de la fila. En paños largos, valorar dividir en 5+4 o 3+3+3 para optimizar montaje y esfuerzos.
Estructura Aluminio Coplanar Chapa 9 Paneles con Microrail garantiza un montaje profesional, estanco y duradero, maximizando productividad y fiabilidad en cubiertas metálicas.
