Estructura Aluminio Coplanar Chapa 5 Paneles con Microrail
Modelo: Cubierta Metálica Microrail 5 Paneles- SKU: ELEKEST013
- Fabricante: Eleksol
Especificaciones
Descripción del producto

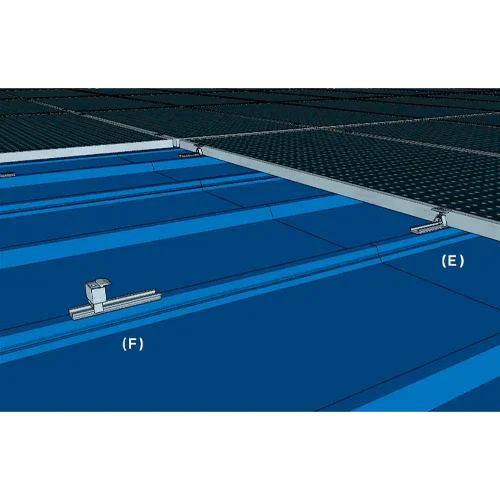

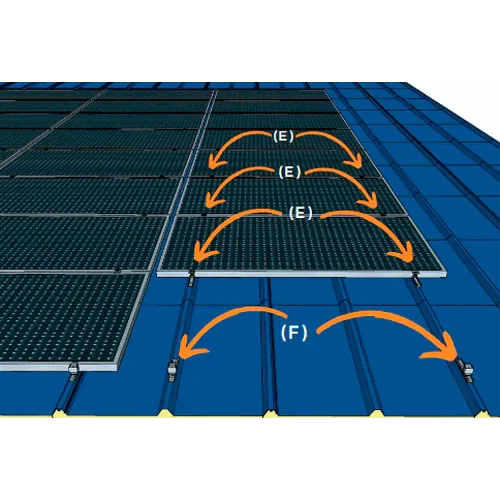

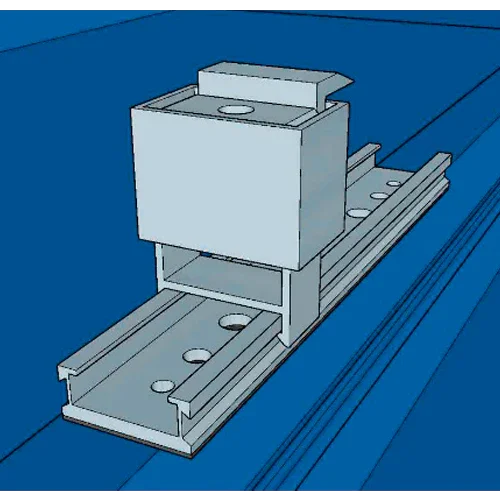

La Estructura Aluminio Coplanar Chapa 5 Paneles con Microrail permite instalar una fila de cinco módulos sobre cubierta metálica sin carriles continuos. Los microrails se fijan en la cresta con tornillos autotaladrantes HEX AN16 y arandela EPDM, reduciendo peso y perforaciones y manteniendo una sujeción robusta, estanca y visualmente integrada.
Características principales
- Sistema “rail-less” con microrail: menos piezas y logística simplificada.
- Fijación en cresta con HEX AN16 + EPDM; no atornillar en el valle.
- Compatibilidad: marcos 30–35 mm con grapas final e intermedia.
- Materiales anticorrosión: aluminio EN AW-6082 e inox A2/A4.
- Resistencia de proyecto: viento ≤150 km/h y nieve ≤40 kg/m² (según cálculo).
Ventajas o beneficios
- Montaje más rápido y ligero al eliminar el carril continuo.
- Integración estética coplanar y mínima intrusión en cubierta.
- Estanqueidad fiable en cada fijación gracias a EPDM.
- Mantenimiento reducido y larga vida útil.
Finalidad o aplicaciones
Idónea para naves industriales, almacenes y panel sándwich donde se prioriza rapidez de instalación, estanqueidad y durabilidad en filas de cinco módulos.
Especificaciones técnicas
| Tipo | Coplanar “rail-less” con microrail |
| Fijación | En cresta con tornillos HEX AN16 + EPDM |
| Compatibilidad módulo | Marco 30–35 mm; landscape recomendado |
| Soportes orientativos | 20 microrails (mín.), 2 tornillos por soporte |
| Grapas por fila | 4 finales + 8 intermedias |
| Pares de apriete | 13–15 Nm (HEX a chapa); 9–10 Nm (grapas) |
Compatibilidades

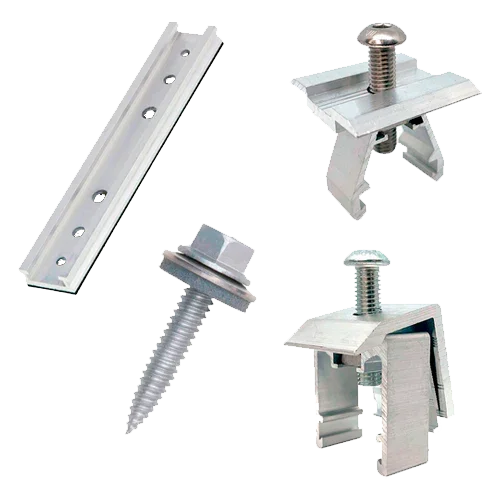

Grapas 30/35 mm, clips/kit de tierra por módulo, pasacables y bridas UV. Colocar EPDM en todas las fijaciones y verificar la equipotencialidad de la fila.
Estructura Aluminio Coplanar Chapa 5 Paneles con Microrail garantiza un montaje profesional, estanco y duradero con máximo aprovechamiento del tiempo de instalación.
Descripción del producto
La Estructura Aluminio Coplanar Chapa 5 Paneles con Microrail permite instalar una fila de cinco módulos sobre cubierta metálica sin carriles continuos. Los microrails se fijan en la cresta con tornillos autotaladrantes HEX AN16 y arandela EPDM, reduciendo peso y perforaciones y manteniendo una sujeción robusta, estanca y visualmente integrada.
Características principales
- Sistema “rail-less” con microrail: menos piezas y logística simplificada.
- Fijación en cresta con HEX AN16 + EPDM; no atornillar en el valle.
- Compatibilidad: marcos 30–35 mm con grapas final e intermedia.
- Materiales anticorrosión: aluminio EN AW-6082 e inox A2/A4.
- Resistencia de proyecto: viento ≤150 km/h y nieve ≤40 kg/m² (según cálculo).
Ventajas o beneficios
- Montaje más rápido y ligero al eliminar el carril continuo.
- Integración estética coplanar y mínima intrusión en cubierta.
- Estanqueidad fiable en cada fijación gracias a EPDM.
- Mantenimiento reducido y larga vida útil.
Finalidad o aplicaciones
Idónea para naves industriales, almacenes y panel sándwich donde se prioriza rapidez de instalación, estanqueidad y durabilidad en filas de cinco módulos.
Especificaciones técnicas
| Tipo | Coplanar “rail-less” con microrail |
| Fijación | En cresta con tornillos HEX AN16 + EPDM |
| Compatibilidad módulo | Marco 30–35 mm; landscape recomendado |
| Soportes orientativos | 20 microrails (mín.), 2 tornillos por soporte |
| Grapas por fila | 4 finales + 8 intermedias |
| Pares de apriete | 13–15 Nm (HEX a chapa); 9–10 Nm (grapas) |
Compatibilidades
Grapas 30/35 mm, clips/kit de tierra por módulo, pasacables y bridas UV. Colocar EPDM en todas las fijaciones y verificar la equipotencialidad de la fila.
Estructura Aluminio Coplanar Chapa 5 Paneles con Microrail garantiza un montaje profesional, estanco y duradero con máximo aprovechamiento del tiempo de instalación.
