Caja Protecciones DC PV GAVE STM21025P15S/4 4 MPPT 2 Strings 15A 1000V

Descripción del producto

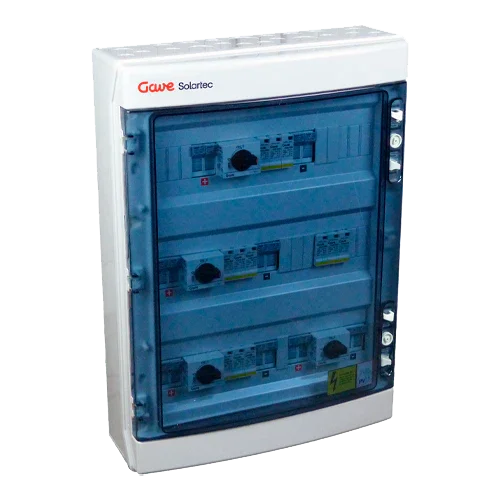

La Caja Protecciones DC PV GAVE STM21025P15S/4 4 MPPT 2 Strings 15A 1000V es un cuadro de continua profesional que centraliza, en un único envolvente IP65 IK7 y Clase II, todas las funciones críticas para proteger y seccionar generadores fotovoltaicos con cuatro seguidores MPPT y dos strings por cada MPPT (8E/8S). Incorpora fusibles gPV de 15 A por polo y por cadena, seccionadores DC independientes de 25 A–1000 V para cada MPPT y descargadores de sobretensión PV Tipo II también por MPPT. Esta arquitectura simplifica el cableado, acelera la puesta en marcha y garantiza un mantenimiento rápido y seguro en instalaciones residenciales avanzadas, comerciales ligeras y C&I.

Características principales

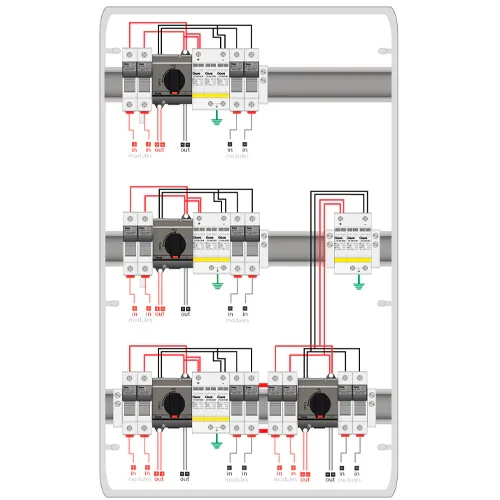

• Topología nativa: 4 MPPT × 2 strings por MPPT (8 entradas / 8 salidas con polaridades diferenciadas).
• Protección por cadena: fusibles gPV 10×38 mm de 15 A instalados en los polos + y − de cada string (16 fusibles en total).
• Seccionamiento dedicado por seguidor: 4 seccionadores DC de 25 A a 1000 V que permiten maniobra y mantenimiento seguro por MPPT.
• Protección contra sobretensiones: SPD PV Tipo II por MPPT (In 20 kA · Imax 40 kA · Up ≈ 3,6 kV · Uc ≈ 1060 VDC).
• Envolvente de policarbonato, doble aislamiento Clase II, IP65 e IK7, apta para exterior según montaje.
• Distribución interna en carril DIN con bornes accesibles, rotulación clara y espacio para cable PV 4–6–10 mm².

Ventajas o beneficios

• Instalación más rápida y limpia: agrupación por MPPT, identificación de cadenas y polaridades, y menor riesgo de errores de conexión.
• Seguridad integral del lado DC: seccionamiento en carga, selectividad por fusible gPV y descarga de transitorios mediante SPD Tipo II.
• Mantenimiento ágil: aislamiento por MPPT en segundos, sustitución sencilla de cartuchos gPV y verificación visual del estado de los descargadores.
• Conformidad técnica: componentes y construcción alineados con buenas prácticas y normas IEC/EN de protecciones PV.
• Robustez en exteriores: estanqueidad IP65 e IK7 que protegen la aparamenta frente a polvo, agua e impactos.

Finalidad o aplicaciones

Pensada para inversores string con 4 MPPT y entrada de hasta 1000 VDC que trabajen con dos cadenas por cada seguidor. Es idónea en cubiertas residenciales de alta potencia, pequeñas plantas sobre suelo y C&I ligero donde se requiera seccionamiento por MPPT, fusible por cadena y protección contra sobretensiones dedicada, manteniendo el cuadro DC ordenado y preparado para auditorías, mantenimiento preventivo y ampliaciones futuras.

Especificaciones técnicas

Compatibilidades

Compatible con inversores de cuatro seguidores (Huawei, Fronius, SMA, GoodWe, Solis, Deye, etc.) que admitan 2 strings/MPPT y entrada hasta 1000 VDC, siempre que la Isc de cada cadena sea ≤ 15 A y el Voc_total a la temperatura mínima de proyecto no exceda 1000 VDC. Requiere equipotencialidad de estructura, puesta a tierra de baja impedancia y coordinación con SPD del inversor/aguas arriba.

Caja Protecciones DC PV GAVE STM21025P15S/4 4 MPPT 2 Strings 15A 1000V es una solución profesional para proyectos FV exigentes: centraliza protecciones, mejora la seguridad operativa y reduce tiempos de instalación y mantenimiento en la interfaz DC de tu sistema.
