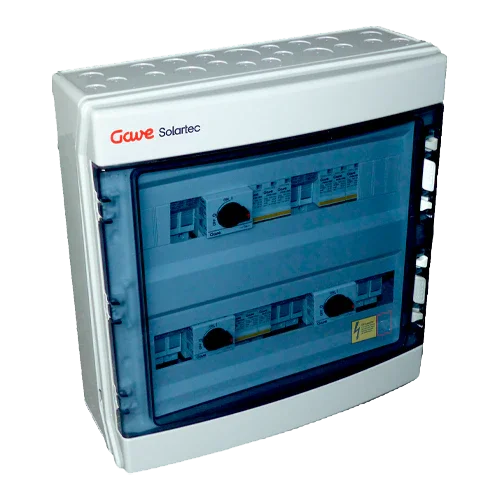

Caja Protecciones DC PV GAVE STM21025P15S/3 3 MPPT 2 Strings 15A 1000V

Descripción del producto

La Caja Protecciones DC PV GAVE STM21025P15S/3 3 MPPT 2 Strings 15A 1000V es un cuadro fotovoltaico de continua preparado para inversores con tres seguidores MPPT y dos strings por cada MPPT. Reúne en un único envolvente Clase II apto para exterior la protección por fusible gPV de cada cadena, el seccionamiento por MPPT a 1000 VDC y la protección contra sobretensiones PV Tipo II por MPPT, ofreciendo una instalación limpia, segura y muy fácil de mantener.

Características principales

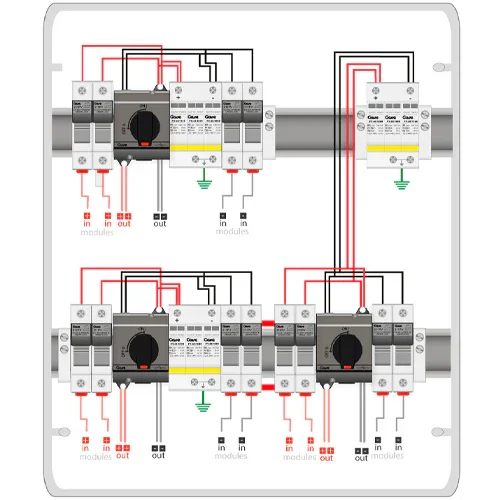

• Arquitectura 3×MPPT con 2 strings por MPPT (6E/6S) con salidas independientes hacia cada entrada del inversor.
• Fusibles gPV 10×38 de 15 A por polo y por string para evitar corrientes inversas y proteger el generador.
• Seccionamiento dedicado por MPPT: interruptores DC 25 A – 1000 V para maniobra y mantenimiento seguro.
• Protección contra sobretensiones PV Tipo II por MPPT (cartuchos PST31PV): In 20 kA, Imax 40 kA, Up ≈ 3,6 kV, Uc ≈ 1060 VDC.
• Envolvente de policarbonato Clase II, resistencia mecánica IK7 y grado de protección apto para exterior.
• Dimensiones aproximadas: 436 × 418 × 148 mm (alto × ancho × fondo).

Ventajas o beneficios

• Instalación más rápida y ordenada: distribución clara por MPPT, rotulación de polaridades y bornes accesibles.
• Seguridad integral del lado DC: seccionamiento en carga, protección selectiva por fusible y SPD PV coordinado.
• Disponibilidad mejorada: los transitorios se desvían a tierra y se minimiza el riesgo de daños en módulos e inversor.
• Mantenimiento ágil: sustitución sencilla de cartuchos gPV y verificación visual del estado de los descargadores.
• Escalabilidad: preparada para residencial avanzado y C&I ligero con tres seguidores y dos cadenas por seguidor.

Finalidad o aplicaciones

Pensada para instalaciones residenciales de alta potencia y pequeño C&I con inversores de 3 MPPT que trabajen con 2 strings por MPPT. Ideal en cubiertas o suelo donde se requiera seccionamiento por MPPT, fusible por cadena y SPD PV dedicado, manteniendo el cuadro DC ordenado y conforme a buenas prácticas.

Especificaciones técnicas

Compatibilidades

Compatible con inversores de 3 MPPT hasta 1000 VDC de entrada (fabricantes habituales) que admitan 2 strings/MPPT, siempre que la Isc de cada string ≤ 15 A y el Voc_total a Tª mínima de proyecto ≤ 1000 VDC. Adecuada para módulos de 54/60/66/72/78 celdas dimensionando el número en serie para respetar límites.

Caja Protecciones DC PV GAVE STM21025P15S/3 3 MPPT 2 Strings 15A 1000V es una solución profesional para proyectos FV exigentes: centraliza la protección del lado DC, mejora la seguridad y reduce tiempos de montaje y mantenimiento.
