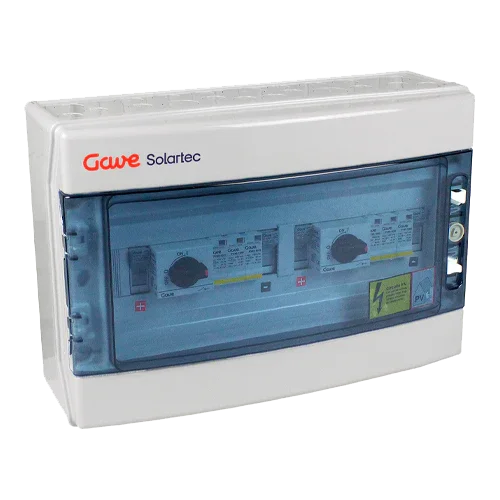

Caja Protecciones DC PV GAVE STM11025P20/2 2 MPPT 1 String 20A 1000V

Descripción del producto

La Caja Protecciones DC PV GAVE STM11025P20/2 2 MPPT 1 String 20A 1000V es un cuadro de continua diseñado para inversores con dos rastreadores (MPPT) y un string por cada uno. Reúne en un único envolvente IP65 IK08 y Clase II los fusibles gPV de 20 A, el seccionador general de 40 A a 1000 VDC y descargadores de sobretensión PV Tipo II por MPPT. Con esta arquitectura 2E/2S (dos entradas y dos salidas independientes) se consigue una instalación más segura, ordenada y fácil de mantener, perfecta para cubiertas residenciales y pequeño terciario.

Características principales

• Topología 2 MPPT × 1 string/MPPT (2 entradas / 2 salidas diferenciadas por MPPT).
• Fusibles gPV 10×38 mm de 20 A por polo y por string para evitar corrientes inversas.
• Seccionador DC multipolo de 40 A – 1000 VDC para maniobras y mantenimiento seguro.
• Protección contra sobretensiones PV Tipo II por MPPT (cartuchos PST31PV): In 20 kA, Imax 40 kA, Up ≈ 3,6 kV, Uc ≈ 1060 VDC.
• Envolvente de policarbonato IP65, IK08 y doble aislamiento Clase II, apto para exterior.
• Bornes y distribución interna pensados para cable PV de 4–6–10 mm² y puesta a tierra sencilla.

Ventajas o beneficios

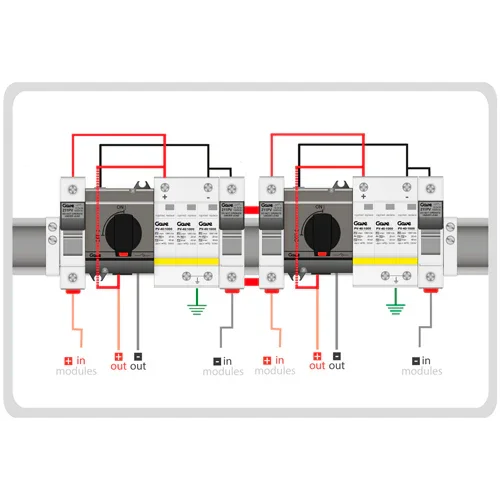

• Instalación rápida y limpia: cableado claro MPPT1/MPPT2, polaridades marcadas y fácil acceso a fusibles y SPD.
• Máxima seguridad del lado DC: seccionamiento en carga, protección gPV selectiva y SPD PV coordinado.
• Disponibilidad y vida útil mejoradas: los transitorios quedan mitigados y se minimiza el riesgo de daños en módulos e inversor.
• Mantenimiento ágil: sustitución sencilla de cartuchos gPV y descargadores; inspección visual de estado del SPD.
• Robustez en exteriores: IP65 e IK08 garantizan estanqueidad y resistencia a impactos en cubierta o intemperie.

Finalidad o aplicaciones

Indicada para instalaciones de autoconsumo residencial y terciario ligero con inversores de 2 MPPT y un string por cada uno, donde el Voc de las cadenas no supere 1000 VDC y la Isc sea ≤ 20 A. Es ideal en sistemas con módulos de alta corriente (p. ej., N-type o bifaciales) y cuando se exige seccionamiento, fusibles gPV y SPD PV en una sola caja, manteniendo el cuadro ordenado y preparado para auditorías y mantenimiento.

Especificaciones técnicas

Compatibilidades

Compatible con inversores string de 2 MPPT y entrada hasta 1000 VDC (Huawei, Growatt, Fronius, SMA, GoodWe, Solis, Deye, etc.), siempre que Voc_total a la Tª mínima de proyecto ≤ 1000 VDC y la Isc de cada string ≤ 20 A. Adecuada para módulos de 54/60/66/72/78 celdas dimensionando el número en serie para respetar límites de tensión y corriente.

Caja Protecciones DC PV GAVE STM11025P20/2 2 MPPT 1 String 20A 1000V es una solución profesional para proyectos FV exigentes: incrementa la seguridad del lado DC, simplifica el cableado y mejora la disponibilidad de la instalación gracias a la combinación de fusibles gPV de 20 A, seccionador 40 A/1000 VDC y SPD PV Tipo II por MPPT.
