Caja Protecciones DC PV GAVE STM11025P15/2 2 MPPT 1 String 15A 1000V

Descripción del producto

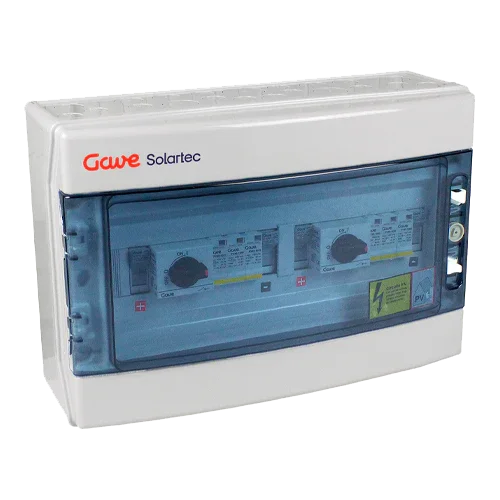

La Caja Protecciones DC PV GAVE STM11025P15/2 2 MPPT 1 String 15A 1000V es una solución completa y compacta para la protección en corriente continua de instalaciones fotovoltaicas con inversores de dos MPPT y un string por MPPT. Integra en un mismo envolvente Clase II con grado de protección IP65 e IK08 los fusibles gPV de 15 A para cada polo, un seccionador general de 25 A–1000 VDC por salida y descargadores de sobretensión PV Tipo II dedicados por MPPT. El resultado es un cuadro listo para exterior, rápido de instalar y orientado a la fiabilidad, que simplifica la interconexión entre los strings y el inversor y garantiza selectividad y mantenimiento seguro.

Características principales

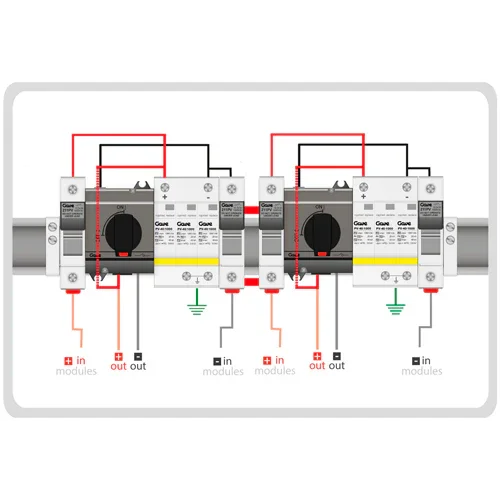

• Arquitectura 2E/2S: 2 MPPT independientes con 1 string por MPPT (entrada y salida diferenciadas +/–).
• Fusibles gPV 10×38 mm de 15 A por polo y por string para protección frente a corrientes inversas.
• Seccionador DC general 25 A – 1000 VDC para maniobra segura durante operaciones de mantenimiento.
• Protección contra sobretensiones PV Tipo II por MPPT (cartuchos PST31PV): In 20 kA, Imax 40 kA, Up ≈ 3,6 kV, Uc ≈ 1060 VDC.
• Envolvente en policarbonato, IP65, IK08, doble aislamiento Clase II, apto para exterior.
• Compatibilidad con inversores de hasta 1000 VDC y corriente de string ≤ 15 A.

Ventajas o beneficios

• Seguridad y normativa: fusibles gPV, seccionamiento en carga y SPD PV Tipo II conformes a las normas aplicables, protegiendo módulos, cableado e inversor.
• Instalación limpia: distribución clara por MPPT (MPPT1/MPPT2), bornes accesibles y rotulación que reduce errores en campo.
• Mantenimiento ágil: seccionamiento rápido a 1000 VDC y fácil sustitución de cartuchos gPV y descargadores.
• Fiabilidad en exteriores: IP65 e IK08 para trabajar en cubierta o intemperie con estanqueidad y resistencia a impactos.
• Rendimiento sostenido: coordinación de SPD y protección selectiva que minimizan paradas por transitorios o fallos por corriente inversa.

Finalidad o aplicaciones

Esta caja está pensada para instalaciones residenciales y de pequeño terciario con inversores de dos MPPT y un solo string por cada MPPT. Es ideal cuando se busca un cuadro DC robusto que aporte fusible gPV, seccionador y SPD PV en un único equipo, manteniendo el cableado ordenado y permitiendo futuras tareas de inspección sin riesgos. Apta para cubiertas inclinadas o planas, pérgolas y sistemas en suelo donde el Voc de los strings no supere 1000 VDC y la Isc de cada cadena sea ≤ 15 A.

Especificaciones técnicas

Compatibilidades

Compatible con inversores string con 2 MPPT y entrada hasta 1000 VDC (Huawei, Growatt, Fronius, SMA, GoodWe, Solis, Deye, etc.), siempre que Voc a la temperatura mínima de proyecto ≤ 1000 VDC y la Isc del string ≤ 15 A. Adecuada para módulos de 54/60/72/78 celdas dimensionando el número de paneles en serie para no exceder el límite de tensión.

Caja Protecciones DC PV GAVE STM11025P15/2 2 MPPT 1 String 15A 1000V es una solución profesional para proyectos FV exigentes: aumenta la seguridad del lado DC, simplifica el cableado y mejora la disponibilidad de la instalación gracias a su combinación de fusibles gPV, seccionador a 1000 VDC y descargadores PV Tipo II por MPPT.
