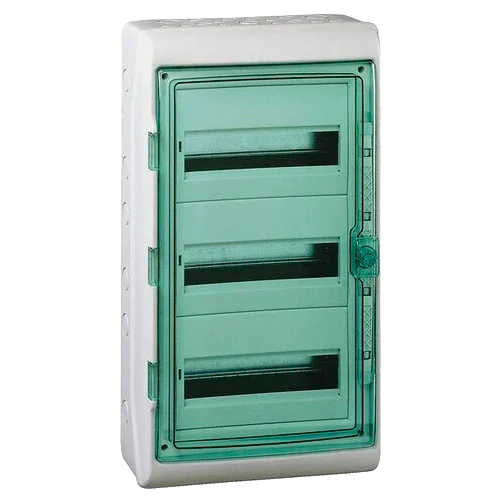

Caja Eléctrica Schneider Kaedra IP65 3 Filas 36 Módulos Ref. 13985
Modelo: Ref. 13985- SKU: SCHNACC005
- Fabricante: Schneider
Especificaciones
Descripción del producto
La Caja Eléctrica Schneider Kaedra IP65 3 Filas 36 Módulos Ref. 13985 es una envolvente estanca de alta capacidad diseñada para cuadros profesionales que requieren seguridad, orden y durabilidad. Con 3 filas de 12 módulos DIN (36 en total), doble aislamiento (Clase II) y puerta transparente, permite montar y supervisar protecciones y maniobras con un acabado limpio, resistente y apto para exterior bajo cubierta.
Características principales
- Capacidad útil: 3 filas × 12 módulos (36 módulos DIN de 18 mm); raíl DIN incluido.
- Protecciones: IP65 contra polvo/agua e IK09 contra impactos; Clase II (doble aislamiento).
- Prestaciones eléctricas: corriente nominal hasta 125 A; disipación térmica admisible 46 W.
- Entradas y cableado: 17 pre-recortes PG ISO para prensaestopas; 3 correas de amarre incluidas.
- Accesorios incluidos: soporte de bornero, bornero de 4 orificios y bornero de 32 orificios, 3 kits de marcado.
- Materiales y acabado: polímero autoextinguible resistente a UV (clase 3), puerta transparente verde y envolvente gris RAL 7035.
Ventajas o beneficios
- Seguridad y fiabilidad: Clase II y IK09 reducen riesgos eléctricos y mecánicos, protegiendo personas y equipos.
- Estanqueidad real: IP65 garantiza funcionamiento en ambientes con polvo y humedad; ideal para exterior bajo marquesina.
- Montaje rápido y ordenado: raíl DIN, correas y borneros facilitan el tendido, la distribución y la identificación de circuitos.
- Inspección visual inmediata: puerta transparente que permite ver magnetotérmicos, diferenciales y protectores sin abrir.
- Larga vida útil: materiales autoextinguibles y resistencia a rayos UV con rango térmico de -25…60 °C.
- Gran capacidad en formato compacto: 36 módulos para agrupar más líneas sin crecer en profundidad.
Finalidad o aplicaciones
Envolvente idónea para cuadros de distribución y protección en viviendas, comercios, salas técnicas, automatización ligera, telecomunicaciones o sistemas fotovoltaicos (AC/DC). Su gran capacidad en 3 filas permite segmentar por zonas o funciones (protecciones generales, subcuadros, control) manteniendo un cableado ordenado y accesible.
Especificaciones técnicas
| Referencia | 13985 (Kaedra) |
| Formato / capacidad | 3 filas · 36 módulos DIN (18 mm) |
| Grados de protección | IP65 · IK09 |
| Clase de aislamiento | Clase II (doble aislamiento) |
| Categoría de sobretensión | II |
| Corriente nominal | 125 A |
| Disipación admisible | 46 W |
| Entradas de cable | 17 pre-recortes PG ISO (prensaestopas no incluidos) |
| Accesorios incluidos | 3 correas de cableado, 3 kits de marcado, soporte de bornero, bornero 4 orificios y bornero 32 orificios |
| Puerta / color | Transparente verde / envolvente gris claro RAL 7035 |
| Dimensiones (An×Al×F) | 340 × 610 × 160 mm |
| Profundidad interna útil | 88 mm |
| Material | Polímero autoextinguible resistente a UV (clase 3) |
| Temperatura de servicio | -25…60 °C |
| Normativa | IEC/EN 60529, EN 50102, IEC 60695-2-1, EN 50262, IEC 60439-3 |
| Opciones | Cerradura opcional |
| Garantía | 18 meses |
Compatibilidades
Compatible con dispositivos modulares estándar DIN de 18 mm: magnetotérmicos, diferenciales, protectores de sobretensión, contactores, relés, temporizadores, fuentes DIN y módulos de señalización. Accesorios de la familia Kaedra disponibles: cerradura, prensaestopas PG ISO y elementos de señalización (no incluidos salvo los indicados).
La Caja Eléctrica Schneider Kaedra IP65 3 Filas 36 Módulos Ref. 13985 reúne estanqueidad, alta capacidad y seguridad para un cuadro eléctrico profesional, fiable y duradero en cualquier proyecto de distribución modular.
