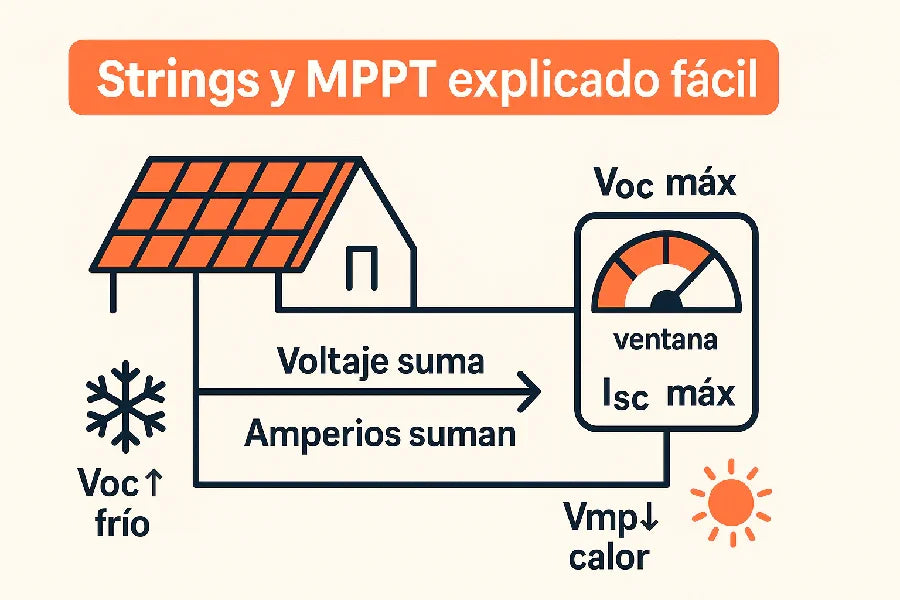

Strings y MPPT (diseño de campo FV) explicado fácil

Strings y MPPT (diseño de campo fotovoltaico) explicado fácil

¿Quieres instalar paneles solares y no sabes cómo conectar los módulos en tu instalación FV? Aquí aprenderás qué son los strings, cómo funciona el MPPT y qué revisar para que tu inversor o regulador trabaje siempre en su “zona buena” de eficiencia. Evita pasarte de voltaje, que te falten amperios o cualquier error que reduzca la producción solar.

¿Qué significa cada sigla? Explicación rápida

• Voc: Voltaje del panel “en vacío” (sin carga). Sube con frío.
• Vmp: Voltaje del panel cuando da potencia máxima. Baja con calor.
• Isc: Corriente máxima si hay cortocircuito. Sirve para saber los límites de intensidad.
• NOCT: Temperatura típica real del panel al sol. Estima el calor real en campo.
• Coeficiente de temperatura: Cuánto cambia Voc/Vmp por grado (normalmente 0,3%/°C).

¿Por qué es importante este diseño?

• Evita sustos en mañanas frías (Voc sube y puedes superar el límite del equipo).
• No “ahogues” el MPPT, respetando los límites de intensidad cuando unes strings en paralelo.
• Garantiza que el sistema arranque bien incluso en días calurosos (Vmp suficiente).
• Aplica tanto en sistemas aislados como en autoconsumo conectado a red.
• Deja márgenes de seguridad y no trabajes al límite de los valores eléctricos.

¿Qué revisar en la ficha técnica?

• Del panel: Voc, Vmp, Isc, coeficiente de temperatura y NOCT.
• Del equipo: Vdc máx, ventana MPPT (rango donde trabaja bien) e intensidades máximas por entrada o por MPPT.

¿Cuántos paneles poner en serie? (sin ser técnico)

Cuando hace frío, el Voc de los paneles sube. Así, número de paneles x Voc en frío debe no pasar de la Vdc máx admitida por el inversor o regulador.

1. Anota el Vdc máx del equipo (por ejemplo, 600 V o 1000 V).
2. Busca el Voc del panel y la temperatura mínima de tu zona.
3. Regla rápida: por cada 10 °C menos que 25 °C, el Voc sube un 3%.
4. Divide el Vdc máx entre ese Voc ajustado (en frío) y redondea al número inferior. Así obtienes el máximo de paneles en serie.

Multiplicadores exprés para Voc a bajas temperaturas:
-10 °C: ×1,03 · -20 °C: ×1,06 · -30 °C: ×1,09 · -40 °C: ×1,12

Ejemplo: Vdc máx 600 V, Voc 49,5 V, Tmín = −5 °C (30 °C menos que 25 °C).
Voc frío ≈ 49,5 × 1,09 = 53,9 V → 600 / 53,9 ≈ 11 paneles en serie (si vas justo, pon uno menos por seguridad).

¿Cumple el rango MPPT en verano?

Con calor, el Vmp del panel baja. Hay que verificar que N° de paneles × Vmp en calor cae dentro del rango MPPT.

1. Consulta la ventana MPPT (por ejemplo, 120–580 V).
2. A pleno sol, estima Temperatura panel ≈ Ambiente + 25 °C.
3. Por cada 10°C por encima de 25°C, el Vmp baja un 3%.
4. Calcula Vmp “caliente” de los paneles en serie y verifica que está dentro del rango MPPT.

Ejemplo: Vmp 41,5 V, día caluroso 40 °C → panel ≈ 65 °C (40 °C más que 25) → baja ≈12% → Vmp calor ≈ 36,5 V.
Con 11 paneles en serie → 11 × 36,5 = 402 V, entra dentro de 120–580 V ✔.

¿Cuántos strings en paralelo? Cuidado con la corriente

En paralelo, el voltaje no cambia pero suben los amperios. Verifica con el Isc total (no Imp).

1. Apunta el Isc de cada panel (por ejemplo, 13,2 A).
2. Cuenta cuántos strings en paralelo van a la misma entrada o MPPT.
3. Suma Isc total: Isc_total = Isc × número de strings.
4. Verifica que Isc_total no supera el límite del equipo por entrada y por MPPT.

Ejemplo: Isc panel 13,2 A; límite MPPT 30 A y dos entradas de 18 A.
2 strings por entrada: 13,2 ≤ 18 ✔; total 26,4 ≤ 30 ✔.
3 strings: total 39,6 > 30 ✘ → reparte en otro MPPT o cambia el equipo.

La temperatura importa: dos tips rápidos

• Frío: Voc sube. ¡No pases tu Vdc máx!
• Calor: Vmp baja. Verifica que el sistema no se queda por debajo del mínimo MPPT (puede no arrancar).

Estimación rápida de temperatura real del panel:
Sin complicarte: Temperatura del panel ≈ ambiente + 25 °C.
Si tienes dato NOCT: Temperatura panel ≈ ambiente + (NOCT – 20) (a 800 W/m²).

Oversizing DC/AC sin miedo

Poner un poco más de potencia en paneles que en el inversor (por ejemplo, 1,1–1,3 veces) es normal y recomendable. Solo asegura que respetas el voltaje y la corriente máximos. Estima un 15–20% de pérdidas globales del sistema para cálculos rápidos.

Ejemplos prácticos

Aislada (regulador 250 V / MPPT 60–230 V / 60 A)

En invierno: 4 paneles en serie (sin pasarte de voltaje). En verano, el Vmp del string ≈ 146 V (dentro del rango). Con Isc 13,2 A y MPPT de 60 A, puedes tener hasta 4 strings en paralelo.

Autoconsumo (inversor 600 V / MPPT 120–580 V / Isc entrada 30 A)

Máx 11 paneles en serie. Con 2 strings en paralelo, Isc total ≈ 26,4 A (menor que 30 A).

Bombeo solar

Sigue el manual del fabricante para elegir potencia y tensión. Ajusta el número de paneles en serie para que no pases de Vdc máx y el Vmp en calor nunca baje del mínimo de arranque necesario.

Checklist rápido de comprobación

Errores típicos y cómo evitarlos

• Calcular solo con datos del catálogo (25 °C). Incluye frío/calor real.
• Ir muy justo en Vdc máx. Deja margen (quita un panel si dudas).
• Sumar Imp en vez de Isc para el límite de corriente. Siempre usa Isc.
• No mezcles paneles distintos en el mismo MPPT.
• Olvidar el MPPT mínimo en verano: el inversor puede no arrancar.
• Instalar strings de diferente longitud en el mismo MPPT. Mantén igual número de paneles.

FAQs habituales

• ¿Puedo poner varios strings en el mismo MPPT? Sí, si la suma total de Isc respeta los límites por entrada y por MPPT.
• ¿Qué temperatura mínima uso? Usa una mínima razonable de tu zona, mejor ser prudente.
• ¿Esto vale para aislada y autoconsumo? Sí, las reglas de Vdc, ventana MPPT e Isc aplican igual.
• ¿El oversizing daña el inversor? No, si respetas voltaje y corriente máxima.
• ¿Qué es NOCT exactamente? Es una referencia para estimar la temperatura real del panel a pleno sol.
